FDCI221-CN 输入模块

发布时间:2019-12-17浏览次数:10250文章来源:君丰消防电子设备

FDCI221-CN 输入模块
使用说明书

特点


· 满足国家标准 G B 16806-2006“消防联动控制系统”
· 1 路可监视无源干接点输入
· 输入线路开路或短路故障可监视(需连接终端电阻)
· LED 指示灯显示输入状态
· 内置短路隔离器
· 微处理器信号处理
· 通过 D-Bus 与控制器通讯(探测总线)
· 适用于干燥、粉尘或潮湿的环境
· 产品标签上自带可撕式编码贴,方便工程调试


应用


通过输入信号可监视无源干接点的状态(如门是否关闭),输入信号可配置为以下工作方式:
· 状态输入或危险输入
· 开路或开路/短路监视
·  当继电器为下列状态时输入启动:
– 断开 (常闭触点 NC)
– 闭合 (常开触点 NO)

状态输入和危险输入
危险输入一旦启动即触发火警,状态输入一旦启动即触发状态改变。
线路监视 监视输入线路的“开路”或者“开路/短路”故障。为实现上述功能,须在输入线路上连接终端 电阻。当输入线路发生短路或开路时,向控制器发出故障信号。输入信号应为无源信号。

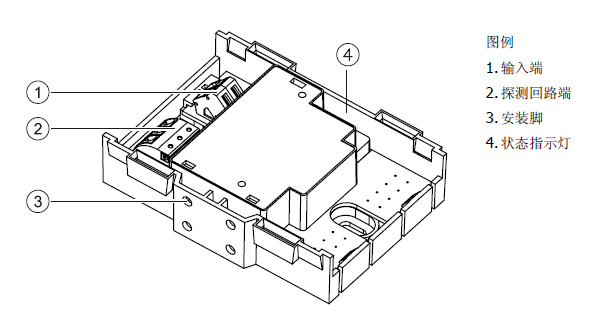

结构


模块包含底座、印刷电路板和上面板。印刷电路板上配有  LED   指示灯,用来指示输入信号的状 态。印刷电路板的上面板为透明,使得 LED 指示灯的状态随时可见。
为保护模块不受环境因素侵害,保护盒 FDCH221 可供安装选择。

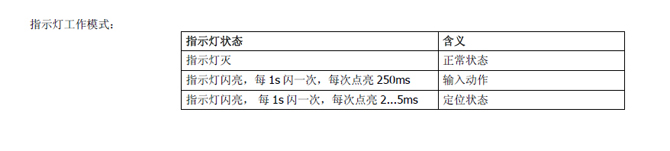

LED指示灯

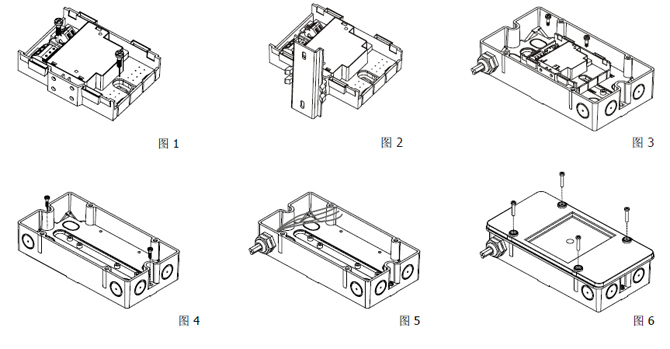

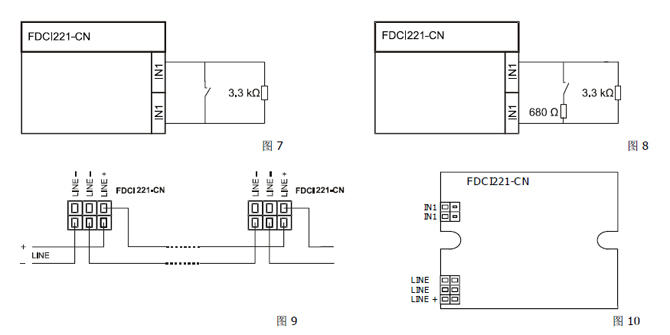

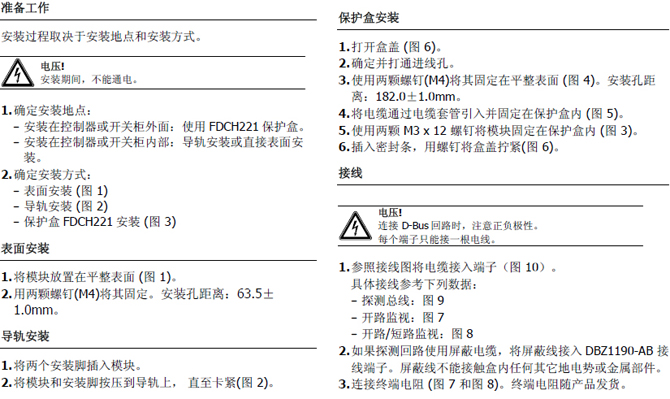

安装

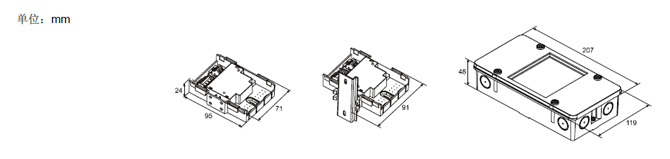

外形尺寸

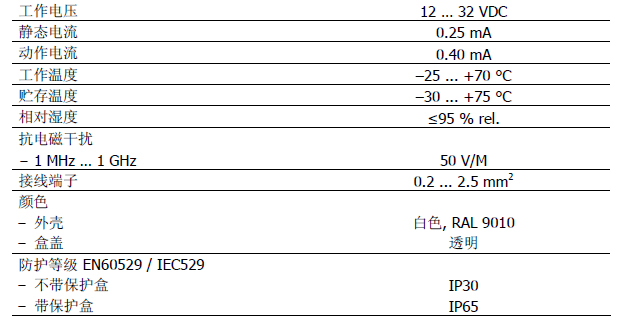

性能参数



订货信息
