FDB181 探测器底座

发布时间:2019-12-17浏览次数:8041文章来源:君丰消防电子设备

FDB181 探测器底座
使用说明书

概述

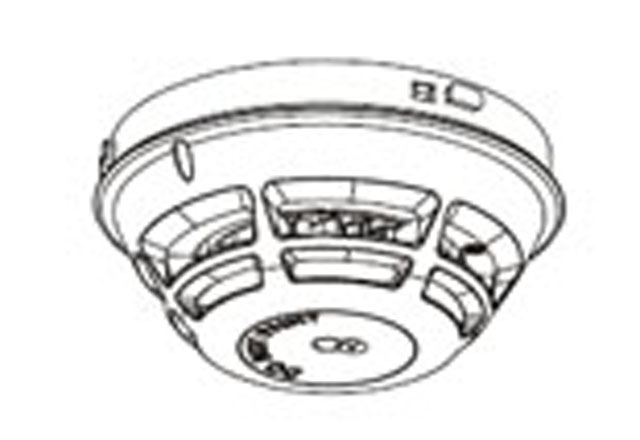

FDB181 探测器底座为通用探测器底座,固定在火灾探测保护现场,用于安装 FD181 系 列火灾探测器:

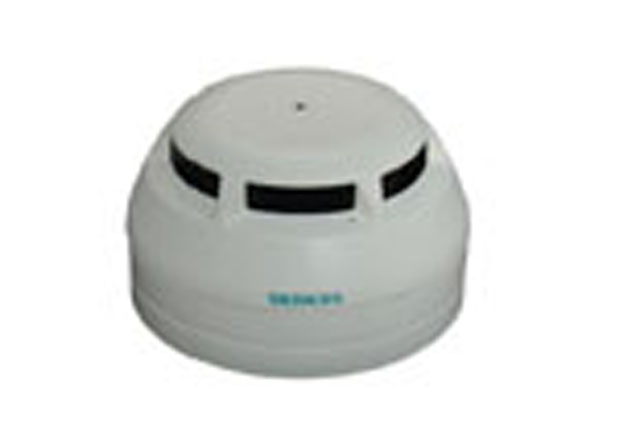

−    FDO181点型光电感烟火灾探测器

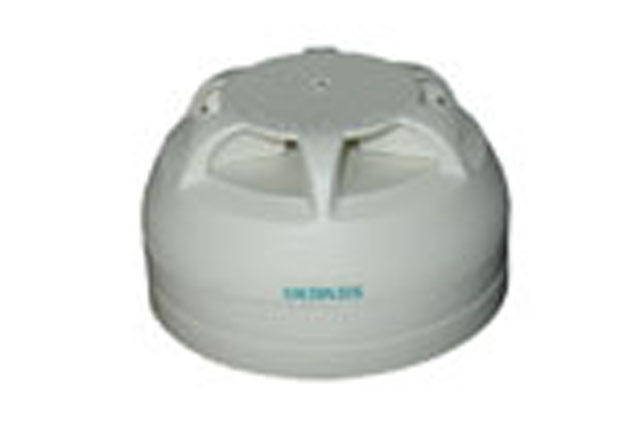

−    FDT181点型感温火灾探测器

特点


– 通用探测器底座,明装或暗装均适用
– 加大进线孔方便进线
– 采用环保安全材料

安装


底座的安装应严格遵循工程设计图纸。安装时要均匀分布。 安装过程:
1. 将线从中央孔穿出, 按接线图所示将线接到端子上。
2. 用螺钉将底座固定到棚顶上。
♦备注:
·  工程施工全部完成之后才能安装探测器。
·  为保证底座和探测器之间的可靠连接,施工中请不要使用U型接线端子。
·  建议采用双绞线,连接线截面积1.0~1.5mm2。

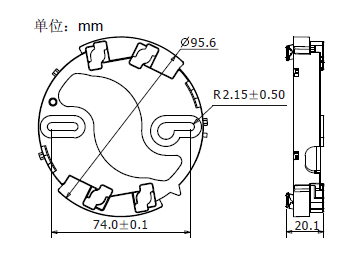

外形尺寸

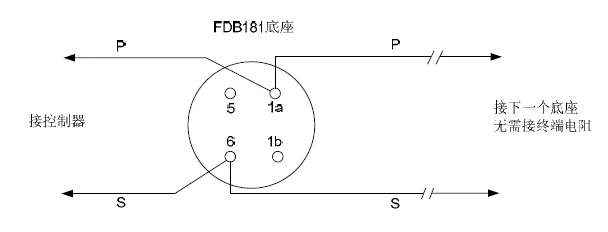

接线图

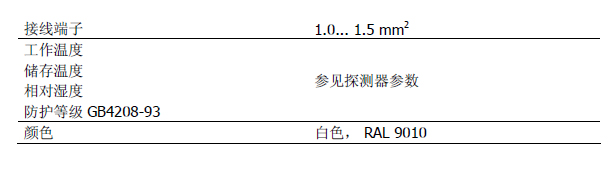

性能参数

订货信息
