JTW-LD-JF6227缆式线型感温火灾探测器
产品介绍
JTW-LD-JF6227缆式线型感温火灾探测器(以下简称探测器),是一种新型的具备温度连续可调(85、105℃)定温报警功能、可重复使用的探测器,其主要性能指标达到发达国家同类产品先进技术水平,执行标准:GB16280-2014《线型感温火灾探测器》。

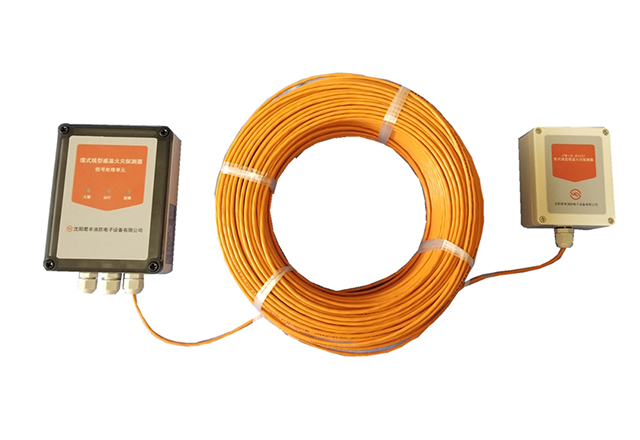

探测器由可恢复式定温感温线缆、信号处理单元和接续部件三部分组成。探测器信号输出采用继电器无源触点方式,可以和国内外任何种类的火灾报警控制器连接,构成火灾自动探测报警系统。
一.主要特点
探测器工作原理是:当温度上升至响应值时,感温线缆线芯间的阻值跃变,导线间就会产生相应信号,再经过单片机微控制器利用模糊数学的计算方法做出火警判断。
二.技术参数
探测器类别 |
缆式、可恢复式、定温、探测型 |
过流保护动作电流 |
>50 mA |
定温报警温度 |
85℃、105℃连续可调 |
报警复位 |
火警断电复位、故障自动复位 |
感温线缆芯线绝缘电阻 |
≥10MΩ |
状态指示 |
运行: 绿色指示灯闪亮 火警:红色指示灯常亮 故障:黄色指示灯常亮 |
工作电压/允许范围 |
DC24V/DC20V~DC28V |
使用环境 |
适用湿度:≤95%,不凝露 适用温度:-10℃~+70℃ |
静态电流 |
≤15mA |
外壳防护等级 |
IP66 |
报警电流 |
≤25mA |
执行标准 |
GB 16280-2014 |
三.结构及安装尺寸

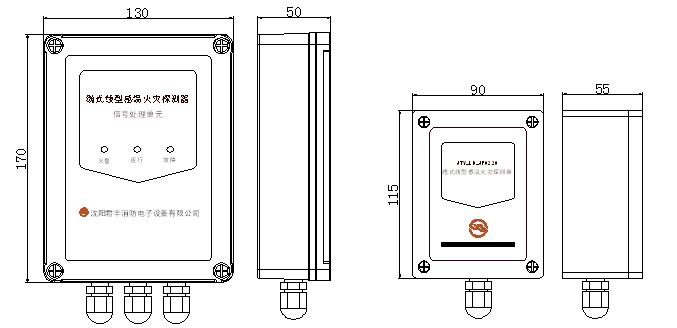

信号处理单元和接续部件外形示意图如图1所示。单位:mm
信号处理单元与接续部件结构安装示意图
四.接线与调试
图1.信号处理单元端子示意图
信号处理单元端子释义:
序号 |
接线端子 |
端子释义 |
1 |
24V+ |
DC24V电源输入“+” |
2 |
24V+ |
DC24V电源输入“+” |
3 |
24V- |
DC24V电源输入“-” |
4 |
24V- |
DC24V电源输入“-” |
5 |
DK |
定温火警常开 |
6 |
DB |
定温火警常闭 |
7 |
NC |
定温火警公共 |
8 |
GK |
故障常开 |
9 |
GB |
故障常闭 |
10 |
NC |
故障公共 |
11 |
A |
感温电缆白色线芯 |
12 |
|
|
13 |
B |
感温电缆蓝色线芯 |
14 |
C |
接多股金属丝 |
15 |
EAR |
接大地 |
图2.接续部件端子示意图
接续部件端子释义:
序号 |
接线端子 |
端子释义 |
1 |
A |
感温电缆白色线芯 |
2 |
|
|
3 |
B |
感温电缆蓝色线芯 |

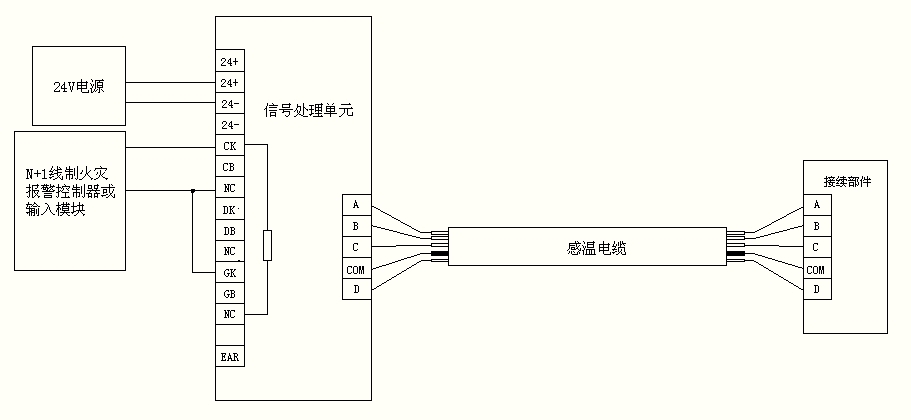

1. 按图2和图3要求,将24V电源线、信号线从防水接头穿入盒体,接入相应的接线端子,感温线缆两端穿入信号处理单元和接续部件上的防水接头,拧紧防水接头。感温电缆白色线芯接A端子、蓝色线芯接B端子,金属丝线接C端子。
2. 通电后,系统自检20~30秒后,绿灯闪亮。(频率约1HZ)
3. 手动测试模拟故障:断开感温电缆任意一根(或按下故障试验按键),断开数秒后黄灯常亮,故障继电器动作,用万用表测量故障端子NC、GK端子断开,GB、NC端子导通,重新连接电缆数秒故障恢复。
4. 手动测试模拟火警:按下“火警试验”按键,火警继电器动作,用万用表测量火警端子NC和DK端子导通,测试后释放按键。
5.调试完毕,盖好上部盒盖,通电运行。
6. 温度设定,调节拨码开关S2的1、2位在OFF(下面)状态时为85度、ON(上面)状态时为105度,拨码开关调完后按复位按钮或是重新上电,设定为85度时,复位或上电后三个LED指示灯长亮7秒,然后红黄同时闪亮、绿长亮20秒绿灯闪烁开始正常运行。设定为105度时,复位或上电后三个LED指示灯长亮7秒,然后红黄流水闪亮、绿长亮20秒绿灯闪烁开始正常运行。
五.应用方法
