1.系统概述

SX6005消防控制室图形显示装置是管理火灾报警控制器系统的系统，火灾报警控制器系统可以是单台火灾报警控制器组成，也可以是一个有着多台火灾报警控制器组成的系统。

SX6005消防控制室图形显示装置可以对消防信息进行实时反馈、及时处理、长期保存，它是按照GB16806-2006《消防联动控制系统》强制性国家标准进行设计，是服务于工业消防安全单元区域的、包含消防安全系统信息管理、兼容广泛的消防安全集中管理的应用系统。

2.系统特性及技术参数

实时监控

◆ 可以通过RS232端口接收消防底层设备的运行状态数据并及时地反映在计算机显示设备上，按照建筑物、平面图之间的层次关系，以树状结构逐层展示区域的平面图、设备分布情况，并在图中实时的显示设备当前的工作状态。

◆ 在发生火警、启动以及故障等事件时可以及时将平面图切换到事件现场并点亮相应的设备符号，采用语音合成技术通过计算机配置的声音输出设备发出相应的声音报警信号，使值班人员能够直观、准确地掌握整个区域内消防系统的运行状况，及时发现异常并采取有效的措施。

数据服务

◆ 提供对消防系统运行的历史数据和操作记录查询和打印的功能。

◆ 历史数据：查询消防系统运行历史记录，查询一段时间内不同的区域发生的故障、火警、启动等重要信息，提供了非常灵活的查询方式，用户可以按照事件发生时间、事件类型等多种方式进行查询并打印查询结果。

设备管理

◆ 对于授权用户，通过本系统提供的设备管理功能，可以方便的对设备进行配置、查询，并记录设备维护信息，系统还能够根据设备在使用寿命、维护周期等基本资料，在设备的相关部分进行记录，以便用户对设备的更换或维护。

系统管理

◆ 值班交接：根据不同用户级别，可以完成不同班组、值班员之间的值班交换。

◆ 操作员管理：可以个性操作员以及其他级别用户的口令，具有系统管理员权限的用户可以通过系统设置功能增加、禁用、销户等，修改操作权限。

远程服务

◆ 可以通过网络与远程中心的系统进行通信，将本区域发生的报警等信息发送到远程中心的系统计算机中，并显示到屏幕上。

◆ 远程中心计算机可以将网络上的多台图形显示装置的相关动作进行统计、存储并且打印，方便管理，可供管理人员在远端即可直接明了的观察相关场所的实时动作。

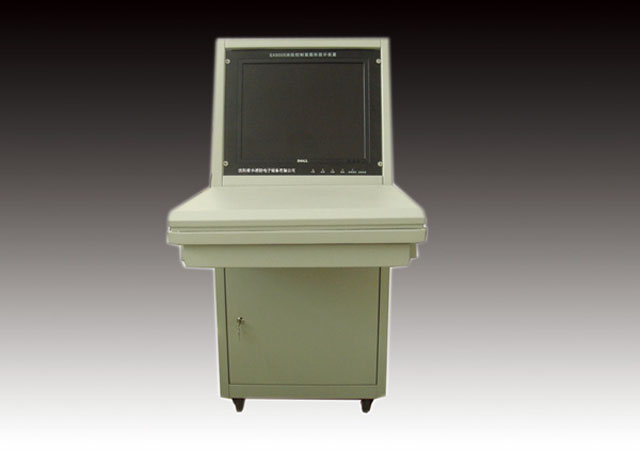

SX6005消防控制室图形显示装置的主要特点有：

◆ 基于中文版WindowsXP操作系统，全中文界面显示，并采用标准Windows风格的菜单操作，操作简单，非常容易掌握，界面极其友好、简洁、直观。

◆ 平面图列表，方便检索和报表打印。

◆ 火警自动显示报警平面图以及多个报警动作的发生时序。

◆ 各信息检索和报表打印。

◆ 操作员权限管理。

◆ 不同设备分类显示。

◆ 事件列表功能。
