JTY-GF-FDO181C 型点型光电感烟火灾探测器
使用说明书


概述

---

JTY-GF-FDO181C 点型光电感烟火灾探测器采用光学传感器，运用光散射原理，提高了 对火灾产生烟雾粒子的探测能力，从而大大提高了对明火或者暗火的探测灵敏度，进而 及早探知火情。

特点

---

– 满足国家标准 GB4715-2005《点型感烟火灾探测器》
– 内置 CPU，信号接收后会经智能算法处理进行火灾识别
– 采用全新设计的感烟迷宫结构，火灾探测更可靠，更准确
– 非编址探测器，无需地址设定，无极性连接
– 特别适合对暗火或有烟雾产生的火焰进行早期探测报警
–  抗环境因素干扰能力强，包括粉尘、纤维、昆虫、潮湿、极端高温或低温、电磁干 扰、腐蚀性气体、振动、非火灾烟雾等
–  工作状态自动检测功能，当出现故障或者电压过低时，指示灯会提示用户
– 自动灰尘补偿及除尘提示，有效减少灰尘积累造成的火灾误报
– 报警灯 360。全方位可见
– 自带防尘罩，避免现场装修污染

应用

---

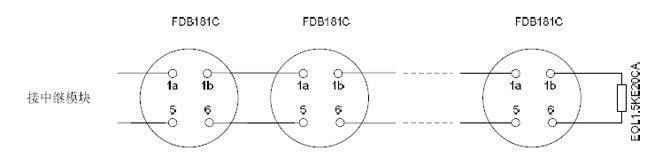

– 通过 FDCI183 中继模块与 FC18 控制器通讯，每个 FDCI183 最多可带 32 个非编址探 测器。
– 通过 FDCIO223-CN 中继模块与 FC720 控制器通讯，每个 FDCIO223-CN 最多可带
32 个非编址探测器。
– 通过 FDCIO223-CN 中继模块与 FS1120 控制器通讯，每个 FDCIO223-CN 最多可带
32 个非编址探测器。


指示灯

---

探测器本身带有指示灯，用来指示探测器的工作状态（见下表）

探测器状态	指示灯状态
正常工作	灭
故障	每 5s 单闪
灰尘提示（灰尘过多）	每 5s 双闪
报警	常毛

安装

---

•简便快捷高质量的安装方式

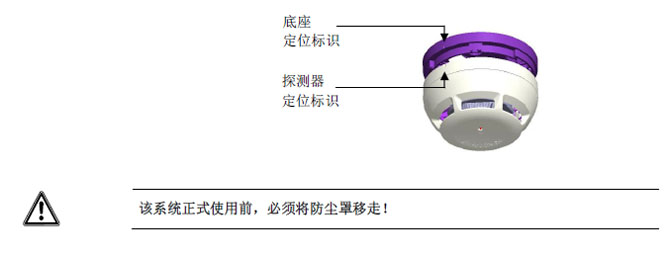

工程施工时首先安装好接线底座，并完成布线。安装探测器时，只需将探测器插入 底座，进行顺时针旋转，直至探测器的定位标识与底座的定位标识对齐为止。拆卸 的时候，只需逆时针旋转，即可拆下。

备注：
  •所有装修施工都完成之后才能安装探测器。
  •请勿油漆
