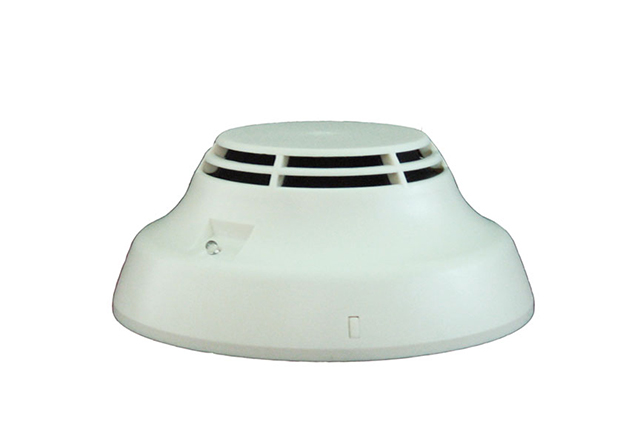

【 产品介绍 】

一、主要特点

●与SX6000及SX3000系列控制器配套，实现火灾的早期探测及报警。

●内置微处理器，探测器对自身采集到的数据进行存储和判断，并具有自诊断功能。

●污染自动补偿：根据自身的污染程度进行零位漂移，大程度减少误报。

●输出烟的浓度值：可通过控制器随时查看现场烟浓度曲线。

●适用范围广：对不同材质燃烧后产生的白烟或黑烟均可响应。

●抗干扰能力强：通过特别电路设计使外界电磁辐射干扰、外界光线（光源）干扰的影响降到低。

●抗潮湿能力强：可适应不同气候环境的要求。

●二总线，无极性，功耗低，远传输距离1200m。导线截面积为1.0~1.5mm2，采用铜质双绞线。施工简便、费用低廉。

●SMT表面贴装工艺。

●符合GB4715-2005《点型感烟火灾探测器》国家标准。

二、主要技术参数

线 制	二总线，无极性	工作电压	DC 20V～26V
监视电流	≤0.3mA （24V）	工作温度	-10℃～+50℃
报警电流	24mA（瞬时）	湿度范围	＜95％RH
保护面积	60 m2	颜 色	乳白色
重 量	120g（含底座）	外形尺寸	Φ103mm X 50mm（含底座）
确 认 灯	监视状态瞬时微亮，报警常亮（红色）

三、安装与布线

1.探测器的安装主要由底座、探测器两部分组成。

2.穿管布线应事先安装完毕，要求线间、线与大地间绝缘阻抗大于20MΩ，探测总线回路单根线路电阻小于20Ω。

3.将探测器底座用2只M4的螺钉紧固在墙壁上，注意底座上的门向指示应朝向房门入口或视野所及之处。

4.采用导线截面积为1.0~1.5mm2的铜质双绞线，将回路两总线L1、L2分别接在探测器底座的“L+”和“L-”端子上，接线不分极性。

5.用编码器对探测器写入部位号，地址范围为001-127号。

6.将探测器嵌入底座，然后按顺时针方向拧紧即可。

四、调试

1.确认探测器类型与图纸上要求的类型一致；

2.检查底座上的连接线情况，测试线间及对地绝缘电阻情况；

3.用手持编码器给探测器设定地址号；

4.将探测器插入底座，顺时针方向旋转探测器使其落入卡槽中；

5.继续顺时针旋转探测器，直至锁定就位；

6.在房间或环境很脏时，灰尘很大时，不要卸掉防尘罩，以防探测器被污染；

7.在全部探测器安装完毕再进行加电，此时，探测器应处于监视状态；

8.在主机上查看探测器总线回路的自动上线情况，如与所安装的一致，则进入测试菜单，检查总线回路的电流情况，确定是否有微短路。全部正常后，对上线探测器进行注册登记，只有经过注册登记的探测器，控制器才进行管理；

9.注册登记后，进入查询菜单，检查注册表是否与所接的探测器一致；

10.进入测试菜单，执行自检程序，检查控制器功能是否正常；

11.复位控制器，探测器应能恢复至监视状态；

12.感烟探测器加烟试验，可用气溶胶发生器或相似的加烟工具在进烟口位置进行加烟测试，控制器应能显示出该探测器报火警，探测器指示灯的状态，应从监视状态下的瞬时微亮，变成报警状态下的常亮。复位控制器，探测器应能恢复至监视状态。

13.系统调试完，填写调试报告；对消防值班人员进行培训，使系统进入试运行状态，如灰尘大，请先不要卸掉防尘罩，在房间或环境干净时，卸掉防尘罩，探测器进入正常监视状态。
