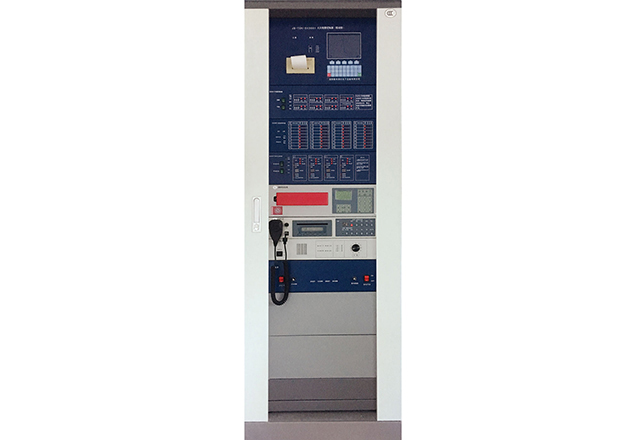

SX3031 气体灭火控制器



一．系统概述

SX3031气体灭火控制器是我厂最新开发研制的新一代气体灭火监控产品，配接我公司生产的JB-TGK-SX3001型火灾报警控制器中，具有高智能、大容量、网络化、多功能、高可靠性的消防联动及气体灭火控制系统。本产品执行标准：GB16806-2006。

二．系统特性

系统容量	本控制器基本配置为气体灭火显示板1块、气体灭火IO板1块	交流供电最大功率	AC220V（±15%），50±1%，220W。
气体灭火控制器容量	4组气体灭火分区	直流备电容量	DC12V/24AH（两节串联）
各分区容量	火灾声光警报器         1只 急启急停按钮           1只 气体释放灯             1只 气体灭火现场驱动装置   1套	外形尺寸	1580×600×1820(单位：mm）
控制器对外供电最大容量	DC24V/5A	使用环境	温度：0-50℃ 相对湿度：≤92%

三．安装与布线

气体灭火控制器接线

从控制器到现场设备间的24V电源线，地线、启动输出线、停止输出线应满足如下要求：

● 在线路最大电流时，线径粗细应保证线路压降小于1V。

● 联动设备较多时，还应考虑控制器的负载能力。若负载能力不足，可采用增加控制器负载能力或减少同时启动联动设备数量的方法，或通过对瞬时输出动作类型的设备在时间上分时错开，逐一进行启动等方便来解决。

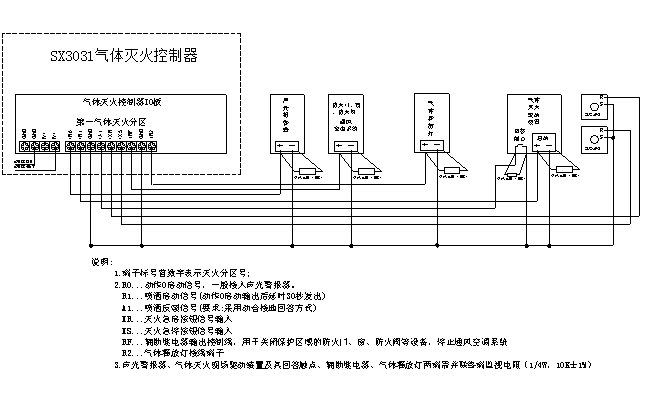

气体灭火控制器对外部接线端子说明

● 1V+：用于气体灭火控制器启动外部设备提供+24V电压。

● GND：电源负极。

● 1R0-4RO：1-4区声光警报器接线端子。

● 1R1-4R1：1-4区气体灭火现场启动装置接线端子。

● 1A1-4A1：1-4区喷洒反馈信号接线端子。

● 1XR-4XR：1-4区现场急启按钮接线端子。

● 1XS-4XS：1-4区现场急停按钮接线端子。

● 1RF-4RF：1-4区辅助继电器1接线端子，可用于关闭保护区域的防火门、窗、防火阀等设备，停止通风空调系统。

● 1R2-4R2：1-4气体释放灯接线端子，气体释放灯接在该端子与GND端子之间。
