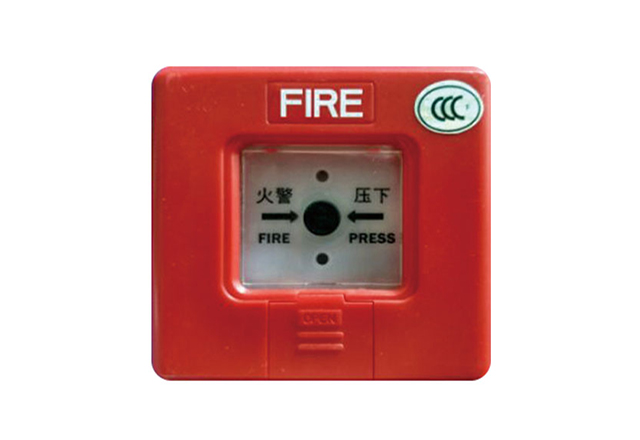

【 产品介绍 】

一、主要特点

●与SX6000系统和SX3000系列控制器配套使用。

●可以重复使用，低功耗，二总线，无极性。

●手动报警按钮主要安装在走廊、楼梯口等处，距地面高度约为1.5米。

●在控制器上通过内置功能可使系统自动识别手动报警按钮。

●全过程智能监测，无需单独电源，符合总线要求。

●数字化脉冲宽度及电流数字量传输，抗干扰。

●内含电话插孔。

●通讯稳定；低静态电流。

●端子接线容易、可靠。

●向下推进弹簧按钮后，内部开关动作，报警信号送到控制器，通过特殊工具手动复位。

●发光二极管的状态，在监控状态下瞬时微亮，在报警状态下常亮。

●符合GB19880-2005《手动火灾报警按钮》标准。

二、主要技术参数

触点输出	1组常开 无源触点（1A/DC24V）；	工作电压	DC20V～26V
静态电流	0.2mA	温度范围	-10℃～+50℃
报警电流	21mA（瞬时）	湿度范围	≤92%RH
重 量	120g	外形尺寸	（86 × 86 ×50）mm
指示灯	监视状态：瞬时微亮（红灯）；报警状态：保持高亮（红灯）；

三、安装与布线

●手动报警部件只能在布线检查后，调试之前安装，以防止因不恰当安装作业造成损失；

●布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上，安装孔距为40mm；手动报警按钮应设置在明显和便于操作的部位，安装在墙上并距地面1.5米高度处。

●手动报警按钮的连接线均通过手动报警按钮底座中部的出线孔进入盒内。回路总线接至按钮底座的1、2号（L1,L2）接线端子,电话线接至按钮底座的5、6号（24V，ANS）接线端子。按钮底座上的3、4（K，K＇）号接线端子提供开关量输出。开关指标：触点功率DC50V 0.5A；接触电阻70mΩ。
