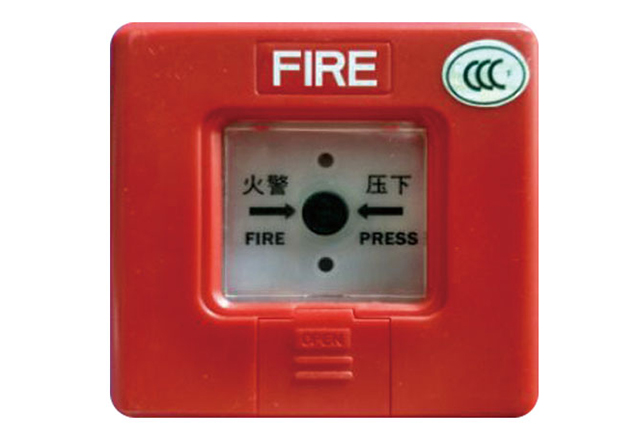

【 产品介绍 】

一、主要特点

●与N+1线制火灾报警控制器配套使用。

●可以重复使用。

●手动报警按钮主要安装在走廊、楼梯口等处，距地面高度约为1.5米。

●在控制器上通过内置功能可使系统自动识别手动报警按钮。

●端子接线容易、可靠。

●向下推进弹簧按钮后，内部开关动作，报警信号送到控制器，通过特殊工具复位。

●发光二极管的状态，在报警状态下常亮。

●符合GB19880-2005《手动火灾报警按钮》国家标准。

二、主要技术参数

线 制	+24V线，“S”信号线 （1A/DC24V）；	工作电压	DC20V～26V
湿度范围	≤92%RH	温度范围	-10℃～+50℃
触点功率	DC50V 0.5A	接触电阻	70mΩ
绝缘电阻	100MΩ DC500V	指示灯	报警状态：保持高亮（红灯）
重 量	110g	外形尺寸	（86 × 86 ×50）mm

三、安装与布线

●手动报警部件只能在布线检查后，调试之前安装，以防止因不恰当安装作业造成损失；

●布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上，安装孔距为40mm；手动报警按钮应设置在明显和便于操作的部位，安装在墙上并距地面1.5米高度处。

●手动报警按钮的连接线均通过手动报警按钮底座中部的出线孔进入盒内。“3”号端子接控制器“+24V”，“4”号端子接控制器信号线“S”；“1、2”端子提供开关量输出端“K，K＇”。开关指标：触点功率DC50V 0.5A；接触电阻70mΩ。
