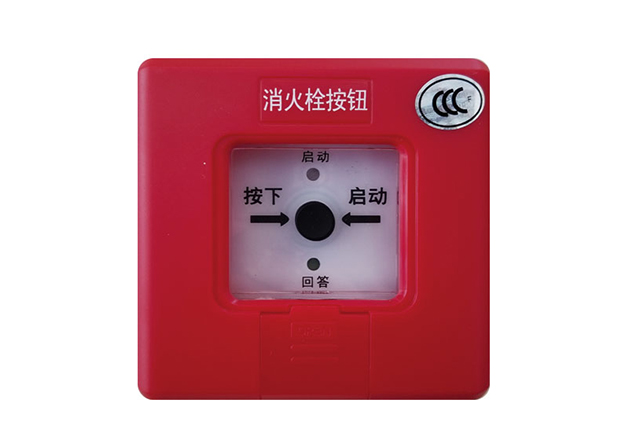

SX6232消火栓按钮

发布时间:2019-12-12浏览次数:4285文章来源:君丰消防电子设备


【 产品介绍 】


消火栓报警按钮安装于消火栓附近。其作用是当人工确认火灾后,以手动按下方式(启动消火栓)向控制器发出信号,当报警控制器接到消火栓按钮的启动信号后,控制器发出启动消火栓的命令。消防泵工作回答时,消火栓按钮的绿色指示灯亮。


一、主要特点


●与SX6000和SX3000系列控制器配套使用。


●可以重复使用,低功耗,二总线,无极性。


●全过程智能监测,无需单独电源,符合总线要求。


●数字化脉冲宽度及电流数字量传输,抗干扰。


●高抗噪声,通讯稳定;低静态电流。


●端子接线容易、可靠。


●向下推进按钮后,内部开关动作,报警信号送到控制器,通过特殊工具手动复位。


●启动指示灯:在监控状态下瞬时微亮,在启动状态下常亮(红色)。


●回答指示灯:在应答时常亮(绿色)。


二、主要技术参数


线 制 二总线,无极性 工作电压 DC20V~26V
静态电流 0.2mA 温度范围 -10℃~+50℃
报警电流 21 mA(瞬时) 湿度范围 ≤92%RH
重 量 120g 外形尺寸 (86 × 86 ×50)mm
指示灯 监视状态:瞬时微亮(红灯);启动状态:常亮(红灯);应答状态:常亮(绿色)


三、安装与布线


●消火栓按钮只能在布线检查后,调试之前安装,以防止因不恰当安装作业造成损失;


●布线施工后,通过预埋盒或使用膨胀螺栓将底座固定在墙上,安装孔距为40mm;消火栓按钮应设置在明显和便于操作的部位,安装在墙上并距地面1.5米高度处。


●消火栓按钮的连接线均通过消火栓按钮底座中部的出线孔进入盒内。回路总线接至按钮底座的1、2号(X1,X2)接线端子,应答信号接至按钮底座的5、6号(24V,ANS)接线端子。按钮底座上的3、4(K,K')号接线端子提供开关量输出。开关指标:触点功率DC 50V 0.5A;接触电阻70mΩ。
