FC18R型火灾报警控制器（联动型)
使用说明书

特点

---

·   符合国家标准 GB4717-2005《火灾报警控制器》和 GB符合16806-2006《消防联动控制系 统》。
·  全中文 Windows 风格菜单操作，清晰直观。
·   右键弹出菜单列出当前设备/事件可选操作项，操作更加方便快捷。
·  超大存储空间，最多可记录 10000 条历史记录，运行中发生的各类事件可全部记入历 史档案中。
·   控制器在设定时间内无任何操作发生，同时无任何报警、联动、故障信息时，控制器自动转为屏幕保护状态，延长液晶屏的使用寿命：当有事件/操作发生时，液晶屏自动 点亮，控制器自动显示所发生的事件，按照逻辑关系联动相应设备。
·  控制器带有 2 路可编程输入/输出（输出：40mA@24VDC，可通过编程设置为总报警 和总故障输出：输入：干接点）。

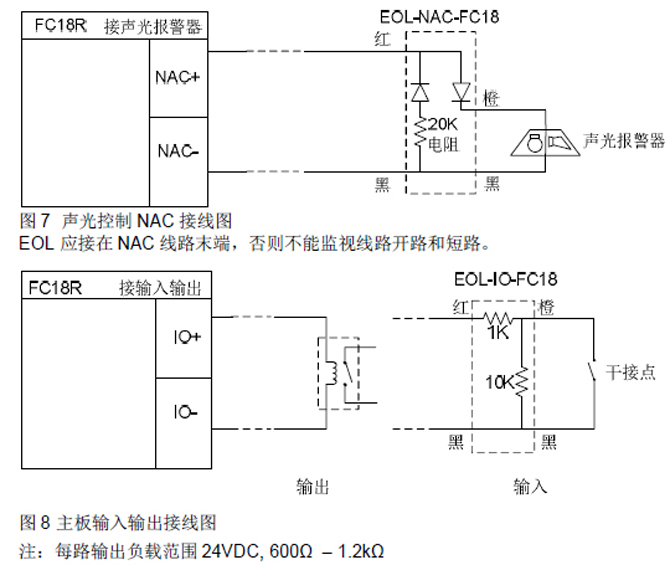

·  控制器带有 1 路声光控制电路(0.5A @24VDC)。

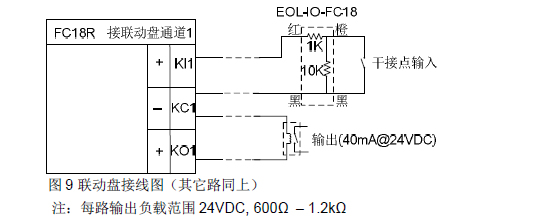

·  控制器自带 8 路联动盘（每路输出：40mA@24VDC），用于重要设备的自动控制或 于动操作。
·  控制器最多可连接 6 个 16 路扩展联动盘。
·  采用“组”编程方式， 同用途的设备可分配到同一个“组”中进行编程，简化逻辑关系，节省编程时间。
·  单台控制器最大容量 3024 点。
·  网络总线（FC18-BUS），最远距离 1000 米，最多可接 32 台控制器。
·  火灾显示盘 FRT，FR18-BUS 最远距离 1000 米，最多可接 32 台火灾显示盘。
·  回路总线（FD18-BUS）为两总线无极性，建议使用φ注1.0 mm2 的阻燃双绞线，传 输距离环路可达 4000 米，支路可达 5000 米。
·  控制器拥有三种用户界面，分别为：1 级用户界面、2 级用户界面、3 级用户界面：在 不同的用户界面下可进行不同的操作，用户级别由密码保护。
·  接线端子均采用可插拔方式，每位端子上均有清晰标识，安装、调试、维修方便，快捷。
·   自动生成探测回路/自动映射设备。
·  可由控制器调整探测灵敏度，自动适应环境变化，使火灾报警可靠性大大提高。
·  既可以在控制器上现场直接编程，也可通过计算机快速编程。
·  现场部件标签上自带可撕式编码贴，方便工程调试。

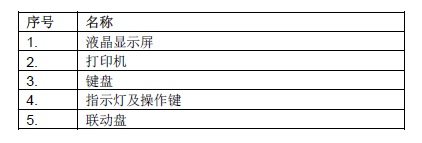

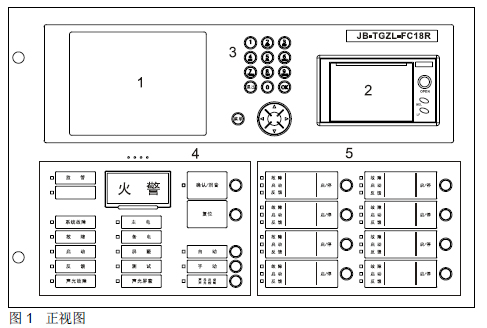

主单元面板

---

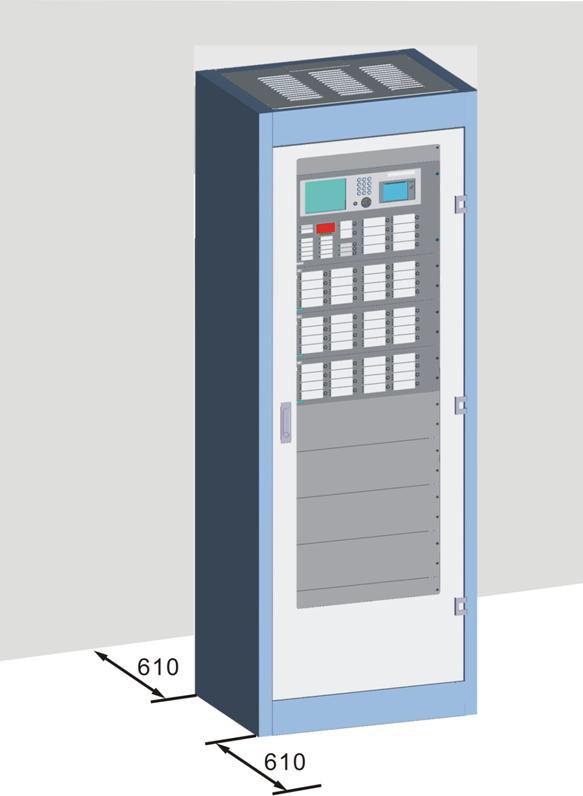

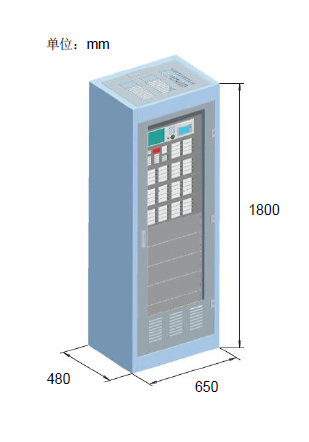

外形尺寸

---
