FC18型火灾报警控制器(联动型)

发布时间:2019-12-17浏览次数:7778文章来源:君丰消防电子设备

FC18型火灾报警控制器(联动型)
使用说明书

特点


·  符合国家标准 GB4717-2005《火灾报警控制器》和 GB16806-2006《消防联动控制系 统》。
·  全中文 Windows 风格菜单操作,清晰直观。
·  右键弹出菜单列出当前设备/事件可选操作项,操作更加方便快捷。
·  超大存储空间,最多可记录 10000 条历史记录,运行中发生的各类事件可全部记入历 史档案中。
·  控制器在设定时间内无任何操作发生,同时无任何报警、联动、故障信息时,控制器 自动转为屏幕保护状态,延长液晶屏的使用寿命:当有事件/操作发生时,液晶屏自动 点亮,控制器自动显示所发生的事件,按照逻辑关系联动相应设备。
·  控制器带有2路可编程输入/输出(输出:40mA@24VDC,可通过编程设置为总报警和总故障输出:输入:干接点)。
· 控制器带有1路声光控制电路(0.5A @24VDC)。
·  控制器自带8路联动盘(输出:40mA@24VDC),用于重要设备的自动控制或于动 操作。
·  采用“组”编程方式, 同用途的设备可分配到同一个“组”中进行编程,简化逻辑关系,节省编程时间。
·  单台控制器最大容量504点,可实现32台控制器组成网络。
· 网络总线(FCnet),最远距离1000米。
· 回路总线(FD18-Bus)为两总线无极性,建议使用φ≥1.0 mm2 的阻燃双绞线,传输 距离环路可达 4000 米,支路可达 5000 米。
· 控制器有三种用户级别,分别为:1 级用户、2 级用户、3 级用户:在不同的用户级别 下可进行不同的操作,用户级别由密码保护。
·  接线端子均采用可插拔方式,每位端子上均有清晰标识,安装、调试、维修方便,快 捷。
·  自动映射设备。
·  可由控制器调整探测灵敏度,自动适应环境变化,使火灾报警可靠性大大提高。
·  既可以在控制器上现场直接编程,也可通过计算机快速编程。
·  现场部件标签上自带可撕式编码贴,方便工程调试。

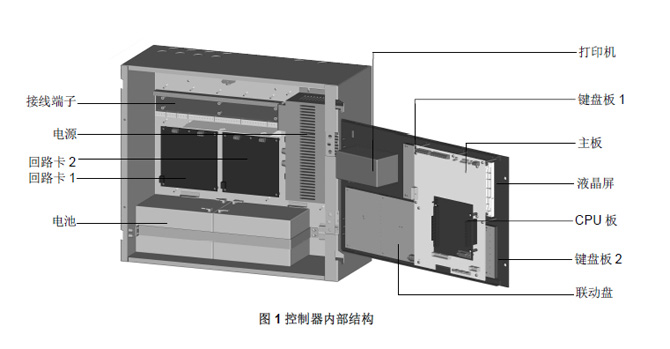

结构

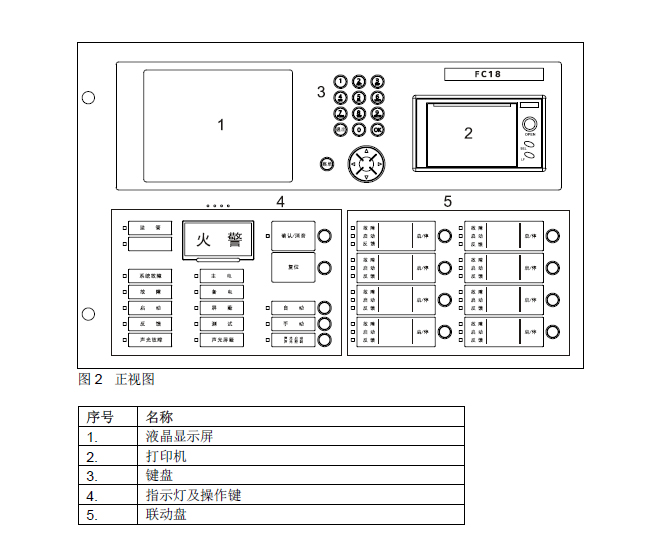

操作面板

安装


安装过程:
安装要符合当地相关标准或规范。
1.  选择一个洁净干燥的、表面平整、牢固的墙壁。
2.  确定安装位置,要使得控制器的前门能自由地打开。

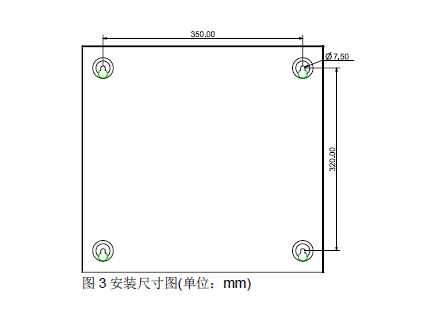

3.   在墙上标出 4 个安装孔的位置。 (见图 3)
4.    在安装孔的位置钻 4 个孔,并装上膨胀螺栓及螺钉CM6)。(记得在螺钉和墙壁之间留出一定的空隙。)
5.  确定并打通控制器的进线孔。
6.   将控制器悬挂在螺钉上。
7.   将线穿进控制器。
8.  打开前面板,拧紧螺钉,使控制器牢固的固定在墙上。
9.  参考图 2-2、2-3、2-4、2-5、2-6、2-7、2-8 将电缆接到端子上。
10. 将电池安装到正确的位置。
11. 关上前面板,用专用工具锁好。将专用工具放在安全的地方。

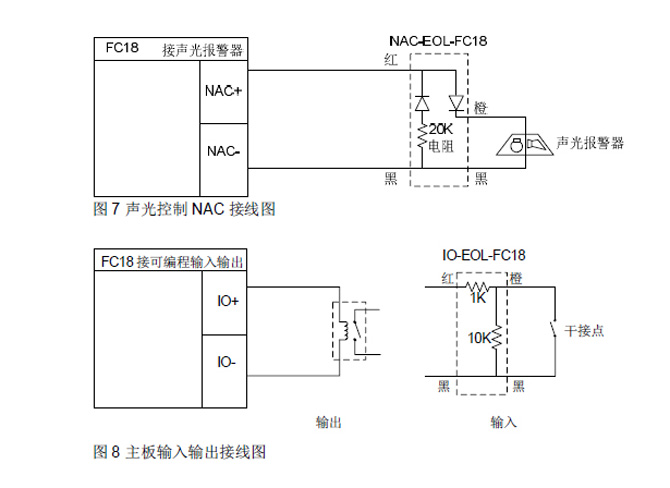

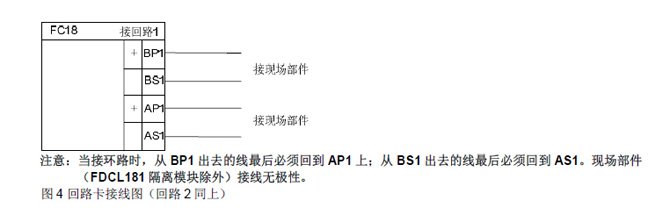

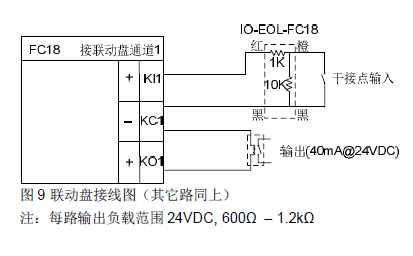

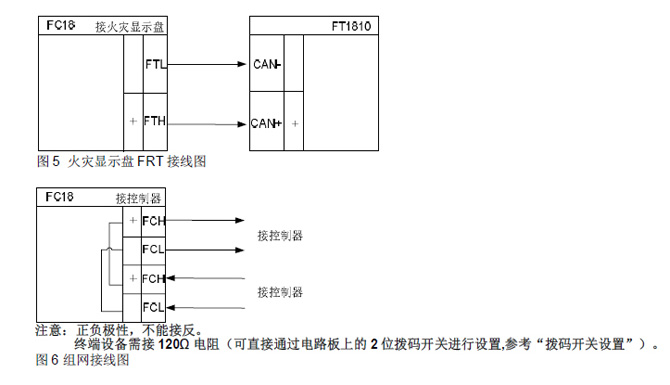

接线图

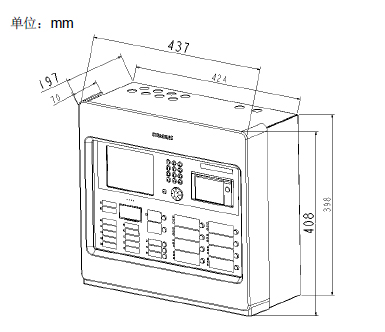

外形尺寸

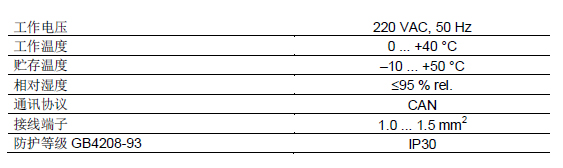

性能参数

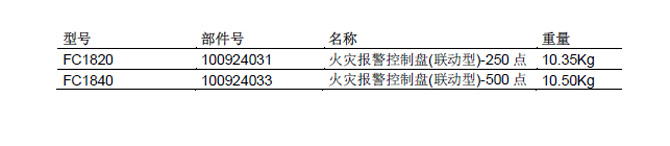

订货信息
