JTW-LD-JF6226缆式线型感温火灾探测器

产品介绍

一．主要特点

JTW-LD-JF6226缆式线型感温火灾探测器(以下简称探测器)，是一种新型的具有定温报警功能、可重复使用的探测器，其主要性能指标达到发达国家同类产品先进技术水平，执行标准：GB16280-2014《线型感温火灾探测器》。

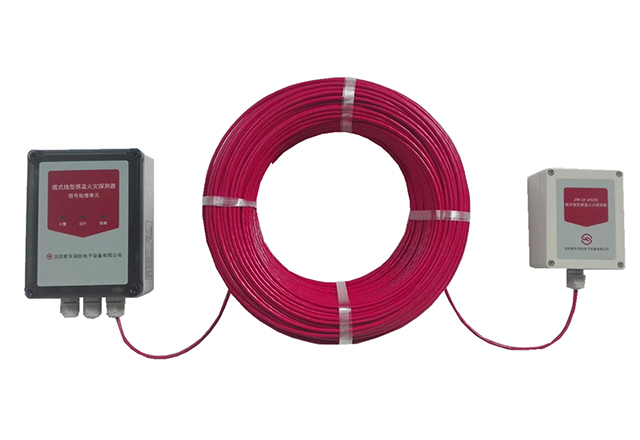

探测器由可恢复式定温感温线缆、信号处理单元和接续部件三部分组成。探测器信号输出采用继电器无源触点方式，可以和国内外任何种类的火灾报警控制器连接，构成火灾自动探测报警系统。

二．技术参数



三．结构及安装尺寸

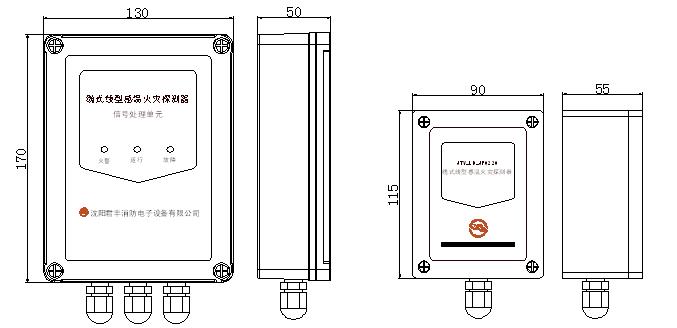

信号处理单元和接续部件外形示意图如图1所示。单位：mm



                 信号处理单元与接续部件结构安装示意图

四．接线与调试

 图1.信号处理单元端子示意图

信号处理单元端子释义：

序号	接线端子	端子释义
1	24V+	DC24V电源输入“+”
2	24V+	DC24V电源输入“+”
3	24V-	DC24V电源输入“-”
4	24V-	DC24V电源输入“-”
5	DK	定温火警常开
6	DB	定温火警常闭
7	NC	定温火警公共
8	GK	故障常开
9	GB	故障常闭
10	NC	故障公共
11	A	感温电缆白色线芯
12
13	B	感温电缆蓝色线芯
14
15	EAR	接大地



图2.接续部件端子示意图

接续部件端子释义：

序号	接线端子	端子释义
1	A	感温电缆白色线芯
2
3	B	感温电缆蓝色线芯

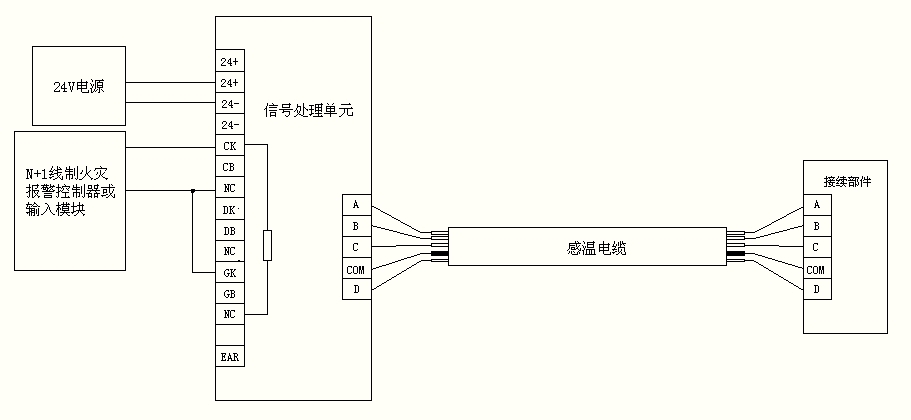

1.按照图1与图2的要求，将24V电源线、信号线从防水接头穿入盒体，接入相应的接线端子，感温电缆两端穿入信号处理单元和接续部件上的防水接头，拧紧防水接头。感温电缆白色线芯接A端子、蓝色线芯接B端子，红色线芯剪掉不接。

2.通电后，系统自检20-30秒后，绿灯闪亮。（频率约1HZ)。

3.手动测试模拟故障：断开感温电缆任意一根（或持续短接S6插针），断开数秒后黄灯常灯，故障继电器动作，用万用表测量故障端子NC、CK端子断开，GB、NC端子导通，重新连接电缆数秒故障恢复。

4.手动测试模拟火警：持续短接插针S4（电路板右下部）短接后红灯常亮，火警继电器动作，用万用表测量火警端子NC和DK端子导通，测试后去除短接S4火警恢复。

5.如果要加温测试，可以将感温线缆距离末端300mm的1m加热，或者在感温线缆上缠绕纸张，同时点燃纸张，当温度达到动作阈值，即可产生火灾报警。测试后的感温线缆剪除后重新与接续部件连接牢固，系统复位（短接一下S1，或重新上电）。

6.调试完毕，盖好上部盒盖，通电运行。

五．应用方法
