JTW-LCD-JF6229 缆式线型感温火灾探测器

发布时间:2022-05-31浏览次数:331文章来源:君丰消防电子设备

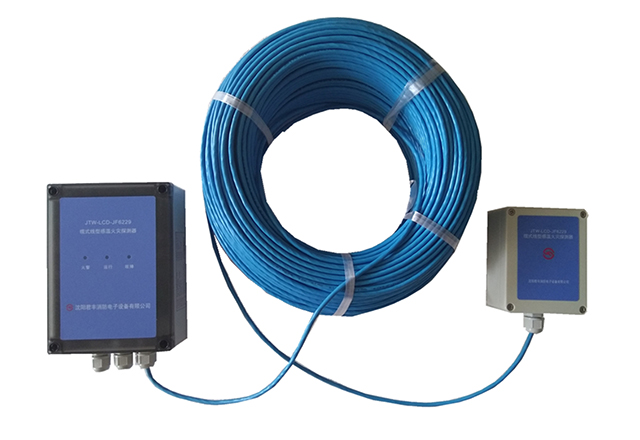

JTW-LCD-JF6229 缆式线型感温火灾探测器

产品介绍

JTW-LCD-JF6229缆式线型感温火灾探测器(以下简称探测器),是一种新型的具有差温和定温复合报警功能、可重复使用的探测器,其主要性能指标达到发达国家同类产品先进技术水平,执行标准:GB16280-2014《线型感温火灾探测器》。

探测器由可恢复式差定温感温电缆、信号处理单元(接口模块)和接续部件(终端模块)三部分组成。探测器信号输出采用继电器无源触点方式,可以和国内外任何种类的火灾报警控制器连接,构成火灾自动探测报警系统。



一.主要特点

探测器的感温线缆为温度敏感元件,JTW-LCD-JF6229感温线缆由五根分别挤塑有热敏绝缘材料线芯绞合而成,在外面缠绕有由多股金属细丝合并的金属丝线芯,能够对沿着其安装长度范围内任意一点的温度变化进行探测,除具备定温报警外,还具有差温报警特性,即环境温度变化速率过大时,可迅速的发出火警信号,大大提高了探测器对温度的响应速度,克服了传统单一定温探测器报警迟缓的弊端,有利于火情的及时发现避免造成更大的损失。

探测器工作原理是:当温度或者升温速率上升至响应值时,感温线缆线芯间的阻值跃变,导线间就会产生相应信号,再经过单片机微控制器利用模糊数学的计算方法做出火警判断。



二.技术参数

探测器类别

缆式、可恢复式、

差定温、探测型

报警电流

≤25mA

定温报警温度

85℃

过流保护动作电流

50 mA

升温速率

10/min20/min30/min

报警复位

火警断电复位、故障自动复位

最大使用长度

150m

状态指示

运行: 绿色指示灯闪亮

火警:红色指示灯常亮

故障:黄色指示灯常亮

感温线缆芯线绝缘电阻

≥10MΩ

使用环境

适用湿度≤95%,不凝露

适用温度:-10℃~+50℃

工作电压/

允许范围

DC24V /

DC20V~DC28V

外壳防护等级

  IP66

静态电流

≤15mA

执行标准

GB 16280-2014



三.结构及安装尺寸

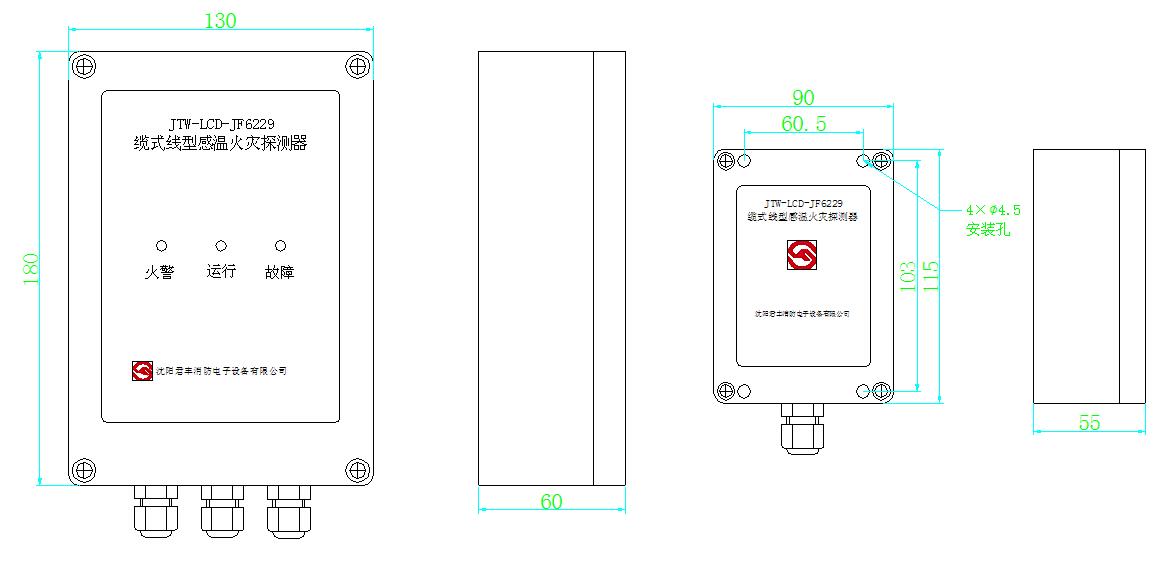

信号处理单元和接续部件外形示意图如图1所示。单位:mm



 信号处理单元与接续部件结构安装示意图



四.接线与调试

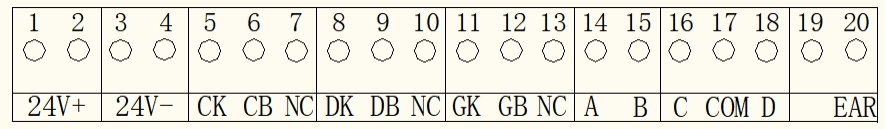

1.信号处理单元端子示意图









信号处理单元端子释义:



序号

端子代号

内容

1

24V+

DC24V电源输入+

2

24V+

DC24V电源输入+

3

24V-

DC24V电源输入-

4

24V-

DC24V电源输入-

5

CK

差定温火警常开

6

CB

差定温火警常闭

7

NC

差定温火警公共

8

DK

定温火警常开

9

DB

定温火警常闭

10

NC

定温火警公共

11

GK

故障常开

12

GB

故障常闭

13

NC

故障公共

14

A

感温电缆白色线芯

15

B

感温电缆白色线芯

16

C

感温电缆白色线芯

17

COM

感温电缆多股金属丝线芯

18

D

感温电缆红色线芯

19





20

EAR

接大地









 2.接续部件端子示意图



接续部件端子释义:

序号

接线端子

端子释义

1

A

感温电缆白色线芯

2

B

感温电缆白色线芯

3

C

感温电缆白色线

4

COM

感温电缆多股金属丝线芯

5

D

感温电缆红色线芯

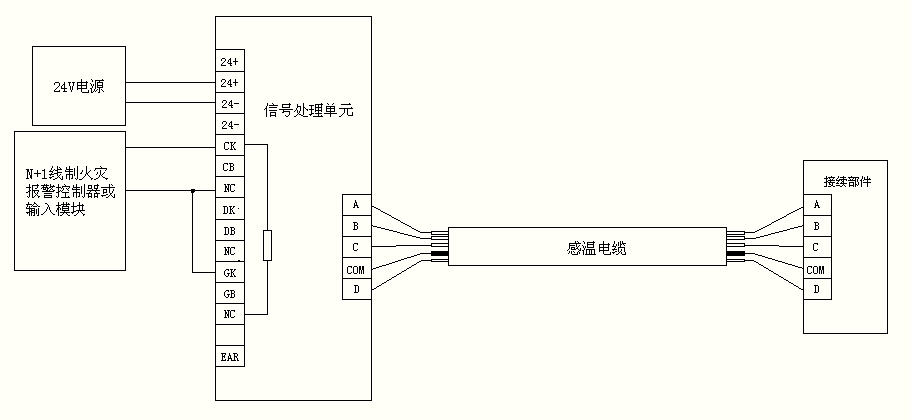

  1. 按图1和图2要求,将24V电源线、信号线从防水接头穿入盒体,接入相应的

接线端子,感温线缆两端穿入信号处理单元和接续部件上的防水接头,拧紧防水接头。感温电缆白色线芯分别接ABC端子,红色线芯接D,多股丝线芯接COM

  2. 通电后,系统自检20—30秒后,绿灯闪亮。(频率约1HZ)

  3. 手动测试模拟故障:断开感温电缆任意一根,断开数秒后黄灯常亮,故障继电

器动作,用万用表测量故障端子NCGK端子断开,GBNC端子导通,重新连接电缆数秒故障恢复。

  4. 手动测试模拟火警:按下接续部件电路板上的模拟火警按钮或把信号处理单元

线路板上的双排插针S3(电路板中部,)上的短路环拔下插在S32组插针上,短接后红灯常亮,火警继电器动作,用万用表测量定温火警端子NCDK端子或是差温火警端子NCCK导通测试后拔下短路环火警恢复。

5. 如果要加温测试,可以将感温线缆距离末端300mm的1m加热,或者在感温线

缆上缠绕纸张,同时点燃纸张,当温度达到动作阈值,即可产生火灾报警。测试后的感温线缆剪除后重新与接续部件连接牢固,系统复位(短接一下S1,或重新上电)。

6. 调试完毕,盖好上部盒盖,通电运行。



五.接线方法
