FDCI223-CN中继模块
产品说明书


特点

---

·  满足国家标准GB16806-2006 “消防联动控制系统”；
·  1路输入，用于连接非编址探测器；

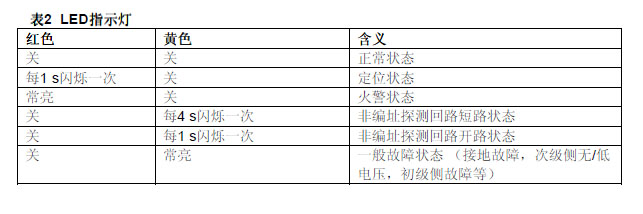

·  LED指示灯显示火警及故障；
·  外部供电24VDC@0.15A；
·  信号分析采用微处理器控制；
·  对地故障监视；

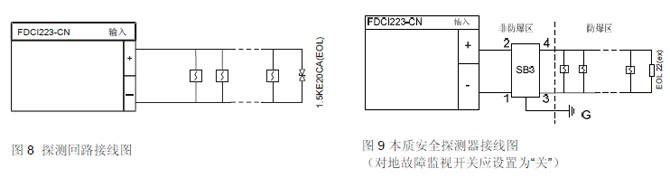

·  通过防爆隔离栅，可连接本质安全型探测器；

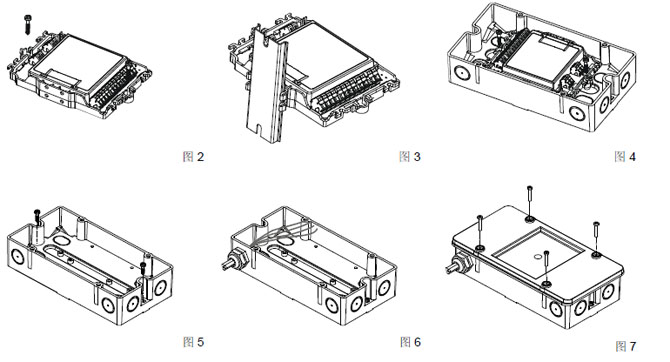

· 可直接安装在干燥环境，如安装在保护盒内，可用于潮湿、肮脏环境。


应用

---

我们从功能角度把模块分成初级侧和次级侧。初级侧是指到探测回路C-NET的连接。次级侧是指非编址探测回路的连接。

可兼容的探测器类型  （次级侧）

C-NET (初级侧)
通讯：模块通过C-NET回路与控制器通讯，可在控制器上或配置工具上进行配置。
线路隔离器：在模块中集成了线路隔离器，当发生短路时，它隔离掉C-NET回路上的故障端，这样可保证未发生故障的线路部分仍可与控制器通讯。

电源
初级侧电源是通过C-NET回路提供的。次级侧电源则必须通过外部24V直流电源提供。初级侧和次级侧采用电 气隔离。

工作模式
模块有以下两种工作模式：
· 正常运行；
· 定位。

正常运行
 模块工作于预期的状态，可对输入通道进行故障（开路，短路）监控与火警判断。

定位
从控制器上可设置模块为定位模式，用以确定模块的位置。在定位模式时由LED指示

对地故障监视

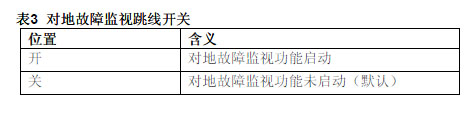

是否启用对地故障监视功能可通过跳线开关设置。当启用对地故障监视功能时，应将对地接线端子与大地进行 连接。当与本质安全型探测器连接时，对地故障监视开关应设置为“关”。

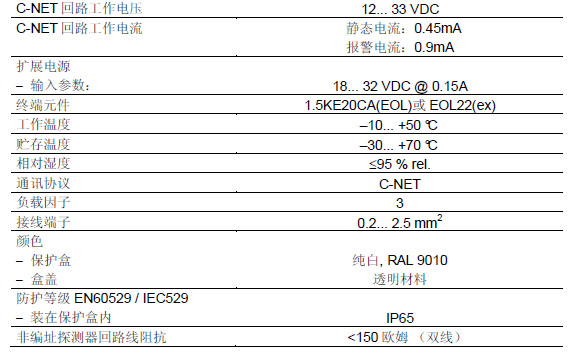

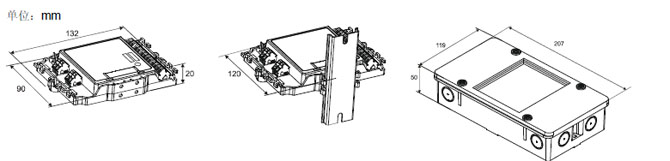

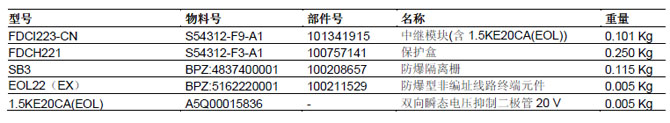

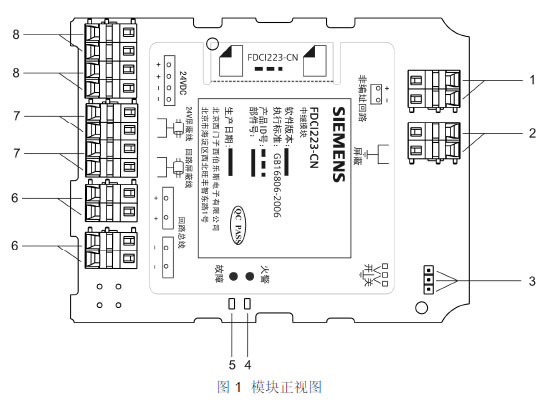

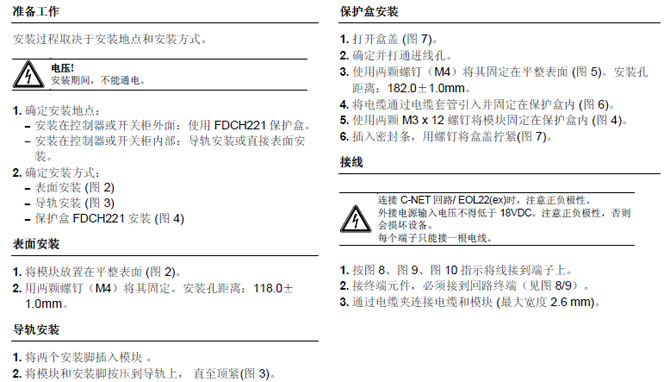

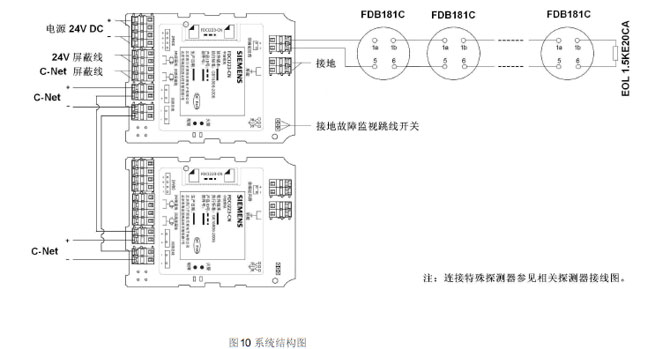

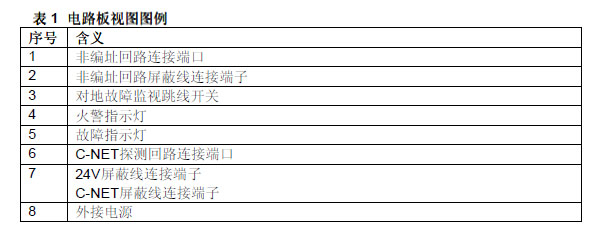

结构

---
