FCO7201-B1 扩展联动盘
使用说明书


概述

---

- 满足国标GB16806-2006“消防联动控制系统”。
- 专为FC720系列控制器设计，主要用于重要设备（如消防泵、风机等）的自动控制及手 动操作。
- 共有16路可控制输出，输出容量：每路24VDC/      40mA；16路触点输入，用于启动设备回答。
- LED 指示每路故障、启动、反馈等状态。
- 通过RS485与控制器通讯。
- 控制输出通过外接中间继电器控制外部设备。

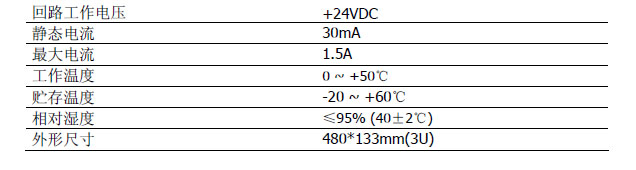

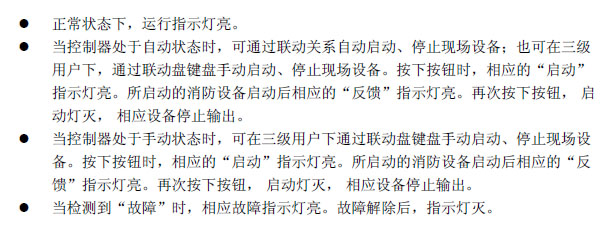

LED 指示灯

---

- 运行：当所有线路供电正常时，指示灯亮。关闭电源，指示灯灭。
- 故障：当有故障发生时，指示灯亮；在故障解除后指示灯灭。
- 启动：当联动盘该路输出启动时，指示灯亮；启动无反馈时，指示灯闪；启动信号消失 后，指示灯灭。
- 反馈：当联动盘该路输出接收到反馈信号时，指示灯亮；反馈信号消失，指示灯灭。

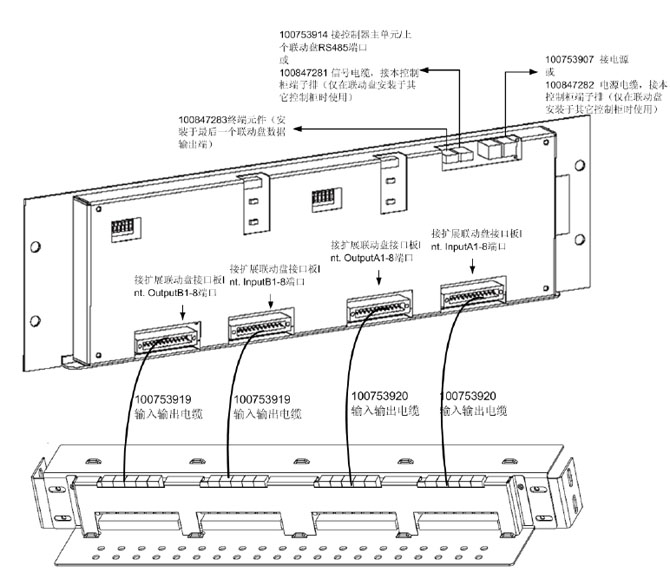

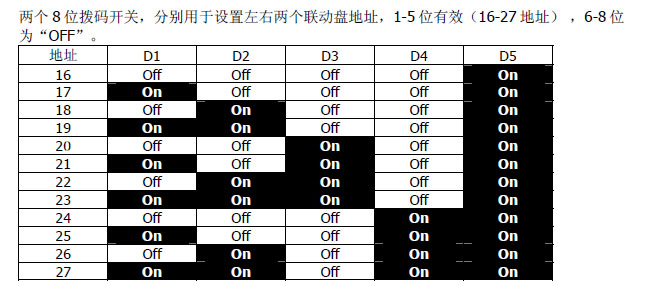

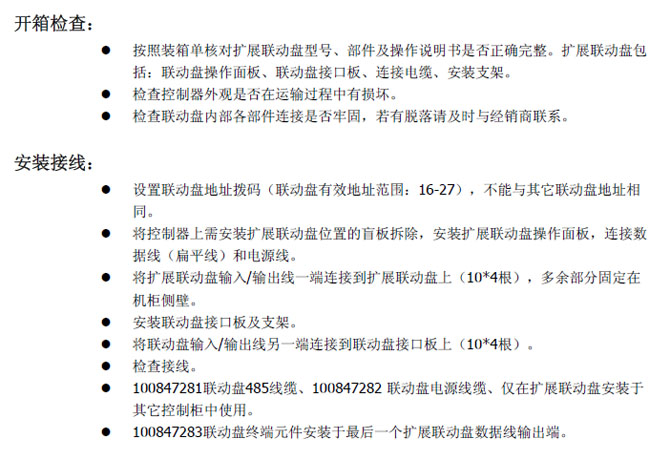

拔码开关

---
