BCB8002/FP7203-B1电源产品说明书


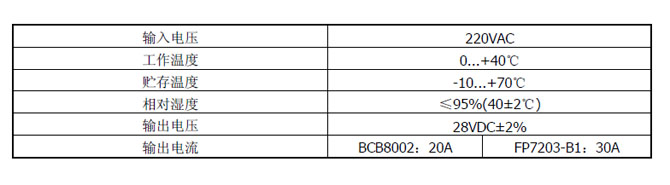

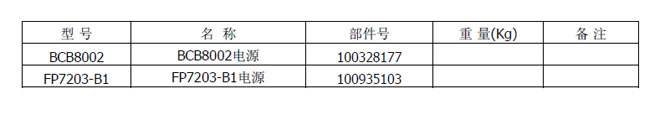

应用

---

1．数字信号输出端：DB9， 插头
MW - 主电工作 （引脚1）：工作(灯亮)“1”，不工作“0”（指AC220V）
ML - 主电欠压 （引脚2）：欠压(黄灯亮) “1”，不欠压“0”； 交流电小于AC187V时，报欠压
BW  - 备电工作 （引脚3）：工作(灯亮) “1”，不工作“0”；
BL - 备电欠压 （引脚4）：欠压(黄灯亮) “1”，不欠压“0”； 备电小于DC20V时，报欠压
BF - 备电故障 （引脚5）：故障(黄灯亮) “1”，无故障“0”； 备电与电源主机连线断路或短路，报故障 CH - 充电状态 （引脚6）：充电“0”，不充电(黄灯亮) “1”； 充电器（道）工作不正常，报故障 信号公共地 （引脚8，9）：状态，1=OC门开路（高电平）， 0=OC门闭路（低电平）

2．模拟信号输出端：BQ-JM-3
MI - 交流输入电压的1/10模拟直流电压近似值
CHA - 充电道的好坏，正常时19V~28V，不正常时0~1V BT - 电池电压的模拟近似值

前面板指示灯

---

运行指示 - 指示灯亮：表示正在工作的输入电压(交流1或交流2或电池) 三个指示灯只能亮其中之一, 优先顺序为: 交流1、交流2、电池
电源指示 - 指示灯亮：表示存在的输入电压
(如果三路输入电压都存在, 则三个指示灯都亮) 28V - 指示灯亮：表示输出正常
故障指示 - 指示灯亮：表示出现故障
消音 - 指示灯不亮：表示正常（无故障） 指示灯闪亮：表示有新故障，蜂鸣器发声（按消音键之前）
指示灯常亮：表示有故障，蜂鸣器不发声（按消音键之后）

安全

---

绝缘电阻：交流输入端与机箱≥50MΩ；电池及输出端与机箱≥20MΩ
耐压：交流输入端与机箱1500VAC (60s); 电池及输出端与机箱500VAC (60s)

随机附件

---

1.  信号端插座 DB9（孔状）（一只）
2.  说明书 1 份
3.  保险: 20A 一只 （或 30A 一只）

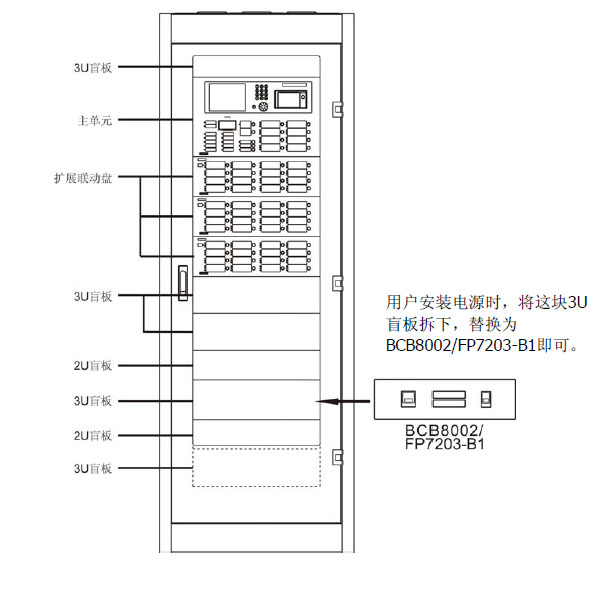

安装

---
