FCI7201-B1 回路卡
使用说明书


概述

---

FCI7201-B1:
- FCI7201-B1回路卡专为FC720系列控制器设计，具有控制器自动识别功能，用于连接FD720系列现场部件。
- FCI7201-B1回路卡包含1条回路，每条回路可以连接252个现场部件。
- 两总线有极性的连接方式，支持环路和支路布线。
- 有过载保护功能。
- 短路时自动启动回路保护功能。

性能参数

---

每卡所带最大回路数	1
每回路最多可接现场部件	252
每个回路最大的负载因子	1220
现场总线推荐线型	推荐 RVS1.0~RVS1.5
环路最远距离	2500m
支路最远距离	2500m
回路阻抗	≤30Ω(单线)
短路自动保护（隔离）	有
回路工作电压	24VDC
静态电流	30mA
最大电流	1.5A
工作温度	0 ~ +50℃
贮存温度	-20 ~ +60℃
相对湿度	≤95% (40±2℃)
外形尺寸	155*120mm

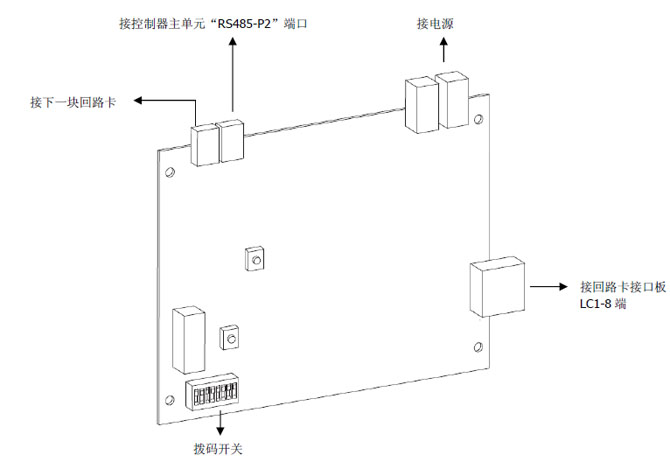

接线图

---
