FDCL181 隔离模块
使用说明书

概述

---


隔离模块用于探测并隔离 FD18-BUS 回路中的短路部分。为防止因短路而使多条分支同时 失效，隔离模块之间是相互连接的。

特点

---

·防止FD18-BUS回路短路
· 生成 FD18-BUS 回路的 T 型分支
· LED 指示灯状态显示
· 全自动地址设定，无需编码器设置或者拨码开关
· 通过 FD18-BUS 与控制器通讯（独立地址）
· 可直接安装在干燥环境，如安装在保护盒内，可用于潮湿、肮脏环境
· 产品标签上自带可撕式编码贴，方便工程调试

功能

---

·  隔离模块相当于一个电子开关，嵌在 FD18-BUS 回路中，用于隔离掉回路中的短路部 分，使得未短路部分可以继续正常工作。

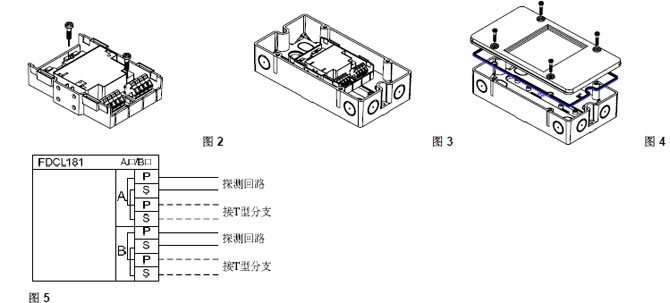

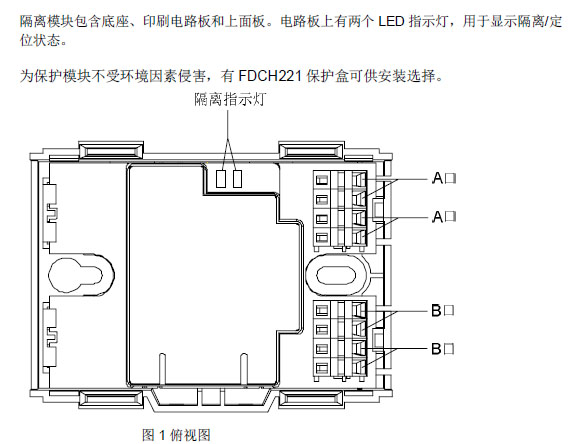

· 隔离模块有 2 个 4 路接线端子，将模块连接到探测总线。

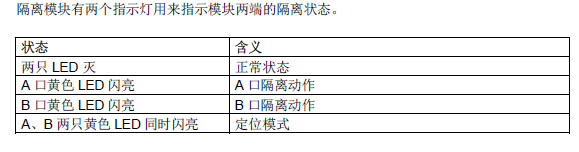

· 黄色 LED 指示灯用于指示短路隔离状态。

应用

---

·   隔离模块可以用来防止因短路而使多条分支同时失效。

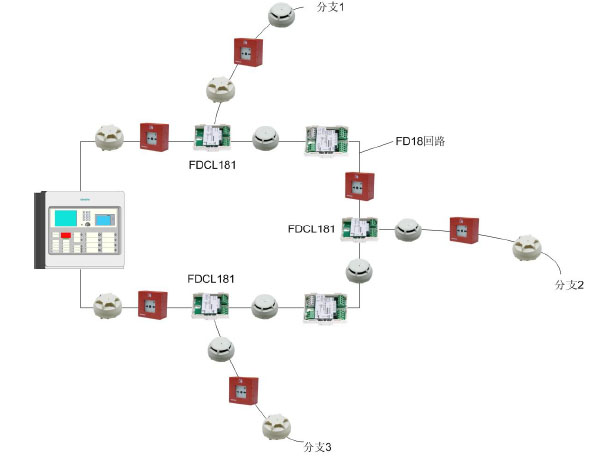

·  环路连接时，两只隔离模块之间最多可接 32 个现场设备。
·  分支连接时，每只隔离模块最多可接 32 个现场设备。
