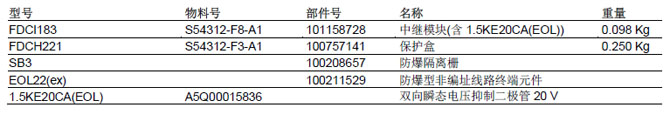

FDCI183 中继模块
产品说明书

特点

---

·  满足国家标准GB16806-2006 “消防联动控制系统”：
·  1路输入，用于连接非编址探测器：

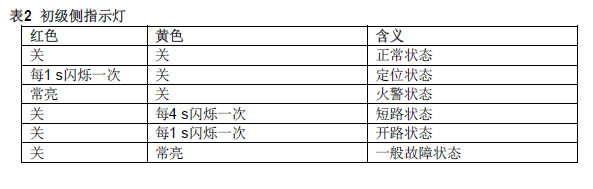

·   LED指示灯显示火警及故障：
·  外部供电24VDC：
·  信号分析采用微处理器控制：
·  对地故障监视：
·  通过防爆隔离栅，可连接本质安全型探测器：
·  可直接安装在干燥环境，如安装在保护盒内，可用于潮湿、肮脏环境。

 应用

---

我们从功能角度把模块分成初级侧和次级侧。初级侧是指到FD18-BUS的连接。次级侧是指非编址探测回路的连接。

 可兼容的探测器类型
通讯
模块通过FD18-BUS回路与控制器通讯，可在控制器上或配置工具上进行配置。

电源
初级侧电源是通过FD18-BUS回路提供的。次级侧电源则必须通过外部24V直流电源提供。初级侧和次级侧采 用电气隔离。

工作模式
模块有以下两种工作模式：
·   正常：模块工作于预期的状态，输入受监控与评估。
·   定位：从控制器上可设置模块为定位模式，用以确定模块的位置。在定位模式时由LED指示。

对地故障监视

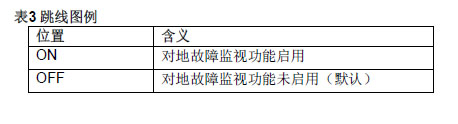

是否启用对地故障监视功能可通过跳线开关设置。    当启用对地故障监视功能时，应将对地接线端子与大地进行 连接。当与本质安全型探测器连接时，对地故障监视开关应设置为“OFF”。

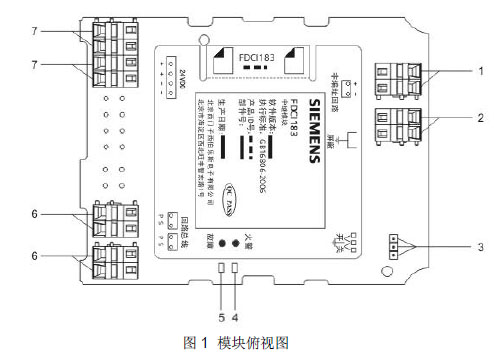

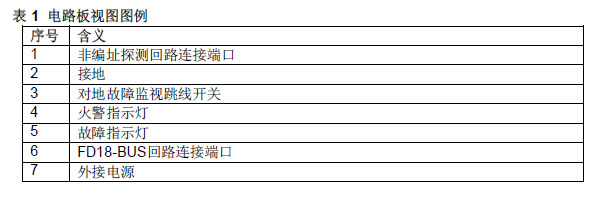

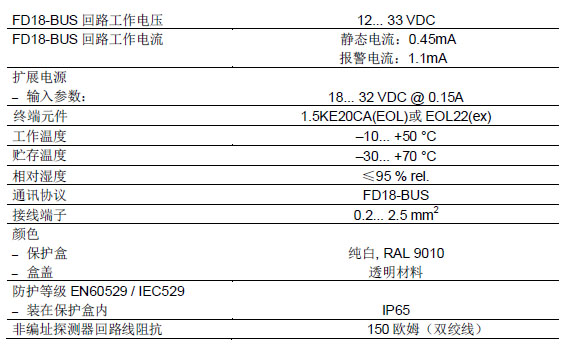

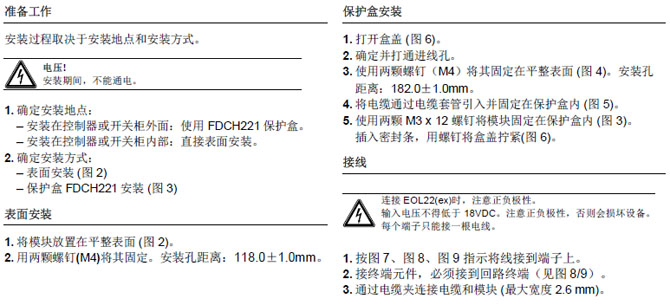

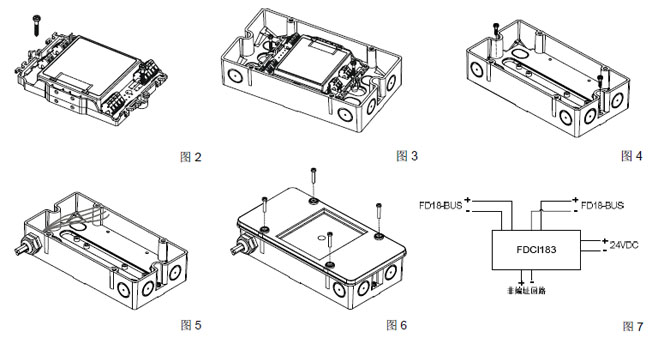

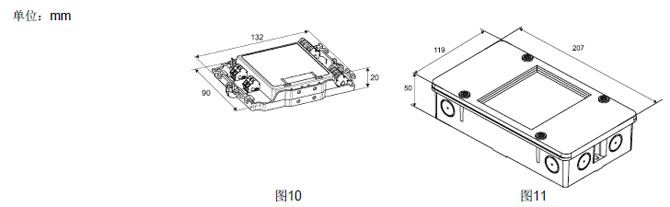

结构

---
