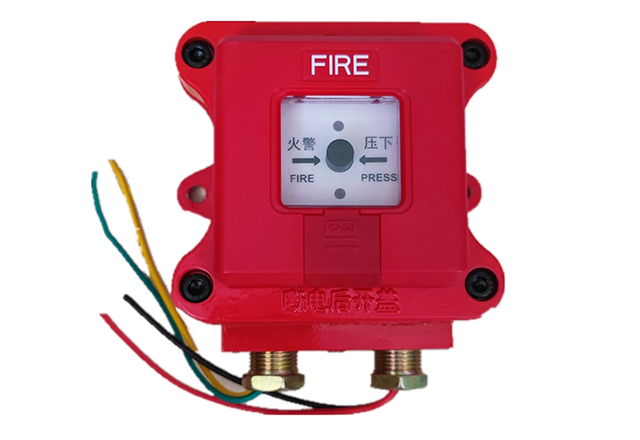

J-SAB-M-SX6231 防爆手动火灾报警按钮

一．概述

J－SAB－M－SX6231为防爆型手动火灾报警按钮，防爆手动报警按钮安装于易燃易爆场所的公共区域，当人工确认火灾事故发生后，按下按钮上的有机玻璃片，手动报警按钮将报警信号通过探测总线传输给报警控制器，报警控制器发出声光报警信号。该按钮采用隔爆的防爆设计方式，可以直接挂接到SX3000系列火灾报警控制器的探测总线上。J－SAB－M－SX6231为有极性二总线制，按钮结构设计合理，造型美观,有效抵御灰尘污染和潮湿空气影响。按钮采用表面贴装生产工艺。本产品符合GB3836.1-2010《爆炸性气体环境用电气设备 第1部分：通用要求》及GB3836.2-2010《爆炸性气体环境用电气设备  第2部分：隔爆型“d”》标准，取得了防爆合格证书，本产品为隔爆型、防爆等级为II BT6，适用于石油化工、油库等易燃易爆场所火灾的人工辅助报警。

二．主要技术参数

1.防爆标志：ExdⅡBT6

2.温度范围：-20℃～40℃

3.湿度范围：小于95％

4.大气压力：80～110KPa

5.线    制：二总线，有极性

6.监视电流：0.2mA

7.报警电流：25mA（瞬时）

8.工作电压：24V编码脉冲

9.外型尺寸：130×120×80mm

10.安装尺寸：112mm

11.重    量：1.2Kg
