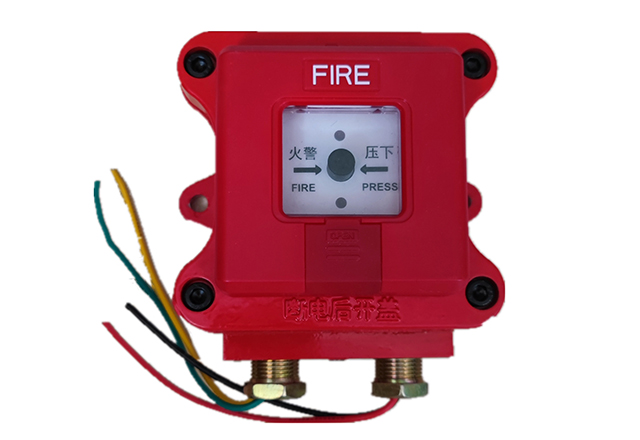

J-SAP-M-SX6231F 手动火灾报警按钮（非编址）

一．产品介绍

J-SAP-M-SX6231F型手动火灾报警按钮为明装可重复使用型，它与n+1线制火灾报警控制器一起构成火灾报警系统。

二．主要技术参数

三．安装与布线

● 安装方法：手动报警按钮应设置在明显和便于操作的部位，安装在墙上并距地面1.5

米高度处。安装时，先通过报警按钮接线盒上的安装孔，用螺钉将接线盒紧固在安装部位。将手报中心部件按号接线，线路校验无误后，用螺钉固定在接线盒上。按上外盖后，方可开通调试。

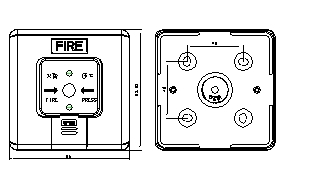

外形及安装尺寸

● 接线方法：连接线均通过手动报警按钮接线盒中部的出线孔进入盒内。

“4”号端子接控制器“+24V”，“5”号端子接控制器信号线“S”；“2、3”端子提供开关量输出端“K，K＇”。开关容量：导通电阻≤10Ω，耐压≤30V，电流≤50 mA。

注：指示灯说明：监视状态，瞬时微亮；报警状态，保持高亮。
